摘要：混凝土是房建工程建設過程中必不可少的一種施工材料，而混凝土裂縫的產(chǎn)生又會對房屋建筑的使用埋下安全隱患，對此工作人員應對混凝土裂縫引起高度重視，并制定相應的預防措施，最大限度上保證居民們的住房安全。接下來，筆者將以房建工程為例，圍繞混凝土裂縫問題，從裂縫形成的影響因素、常見裂縫類型及預防技術等方面對其展開闡述，旨在為從事房建工程的相關技術人員提供參考。

    關鍵詞：房屋建筑；混凝土；施工裂縫；預防

    引言：在房屋建筑工程施工中，混凝土裂縫問題是比較常見的施工問題，如果沒有對其進行有效處理，則會對整個建筑工程結構的安全性和穩(wěn)定性產(chǎn)生不良影響。因此，在建筑工程施工中，要通過有效應用混凝土裂縫控制技術來進一步提高房屋建筑工程施工質量，從而保證建筑體結構的整體穩(wěn)定性，延長建筑體的使用壽命。

1、裂縫形成的相關影響因素

    在房建工程項目中，裂縫形成的影響因素主要包括以下幾種：第一，地基，房建工程若選擇以深挖的方式來完成地基建設工程，當建筑物在實際應用過程中出現(xiàn)不同程度上的高度變化時，則建筑墻體所承受的剪力會顯著增加，從而引發(fā)墻體裂縫；第二，施工材料，施工材料質量不合格、配合比不科學、材料組成混亂等因素均會導致混凝土施工質量不達標，繼而引發(fā)裂縫問題；第三，荷載，混凝土結構與房建筑物的承載力需求不相符，在受到構件拉伸不穩(wěn)定以及超負荷載重的雙重作用下，建筑物會頻繁產(chǎn)生裂縫問題。

2、房屋建筑工程混凝土施工裂縫的常見類型

    2.1 干縮裂縫

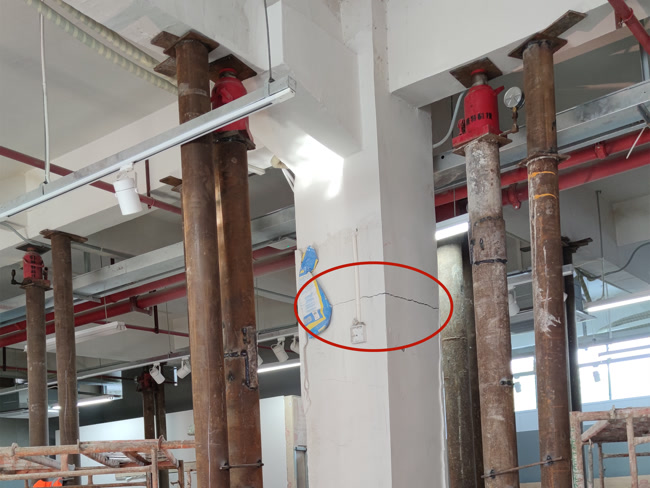

干縮裂縫

    干縮裂縫多出現(xiàn)在混凝土養(yǎng)護結束后的一段時間或是混凝土澆筑完畢后的一周左右。水泥漿中水分的蒸發(fā)會產(chǎn)生干縮，且這種收縮是不可逆的。干縮裂縫通常會影響混凝土的抗?jié)B性，引起鋼筋的銹蝕影響混凝土的耐久性，在水壓力的作用下會產(chǎn)生水力劈裂影響混凝土的承載力等等。混凝土干縮主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性質和用量、外加劑的用量等有關。

    2.2 溫度裂縫

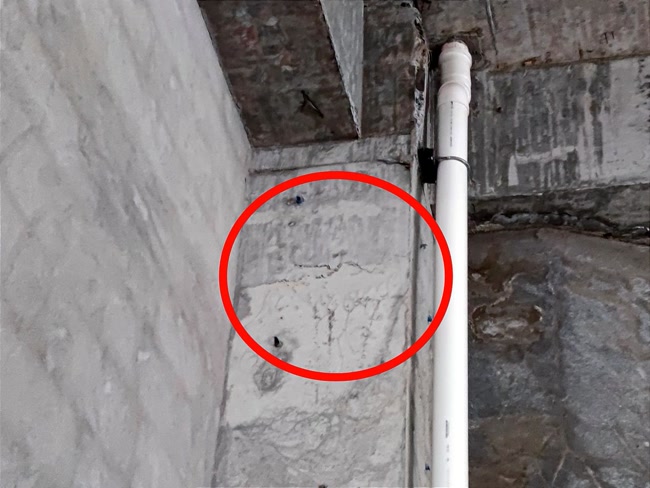

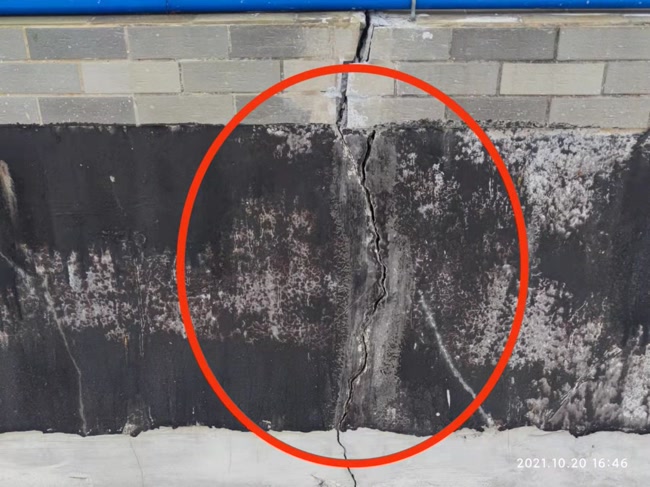

溫度裂縫

    溫度裂縫產(chǎn)生的原因主要有以下情況：第一，水泥水化熱的產(chǎn)生造成的裂縫。這種情況一般出現(xiàn)在大型混凝土表面，混凝土在制作結束后，在硬化過程中水泥水化會產(chǎn)生一定的水化熱，由于大型混凝土體積比較大，水泥產(chǎn)生的水化熱不易從內部散發(fā)出來，使混凝土內部溫度逐步上升，而混凝土表面的熱量散發(fā)的比較快，使大型混凝土內外產(chǎn)生一定的溫差，由于混凝土內外溫度不同凝結的強度也不同，使混凝土內部對表面產(chǎn)生一定的拉應力，當這種拉應力大于表面強度時，在混凝土表面產(chǎn)生裂縫。

    第二，養(yǎng)護過程中操作不當產(chǎn)生裂縫。混凝土制作結束后進入養(yǎng)護階段，在此階段由于沒有對混凝土表面及時覆蓋，表面水分散失較快，表面收縮大而內部溫度變化小，收縮的程度也小，造成混凝土表面收縮程度收到內部的約束，使混凝土內外產(chǎn)生拉應力，引起混凝土表面裂縫出現(xiàn)。

    2.3 塑性收縮裂縫

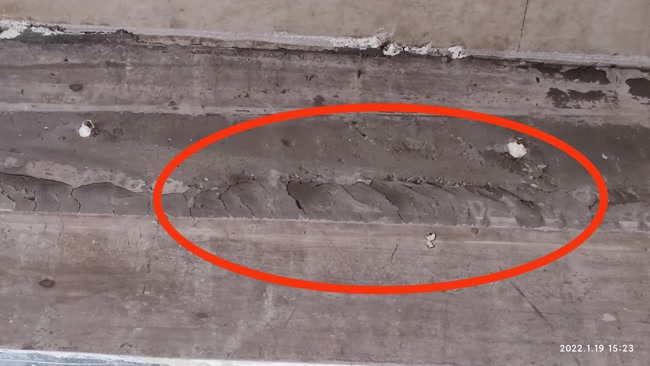

塑性收縮裂縫

    塑性收縮裂縫主要發(fā)生在混凝土凝結前，此時混凝土外表面水分流失過快從而產(chǎn)生裂縫，該類裂縫通常表現(xiàn)為兩端細中間寬且長短不同的形狀，水灰比、環(huán)境溫度、空氣濕度、凝結時間、風力等都是影響混凝土產(chǎn)生塑性收縮裂縫的重要因素。

    2.4 沉陷裂縫

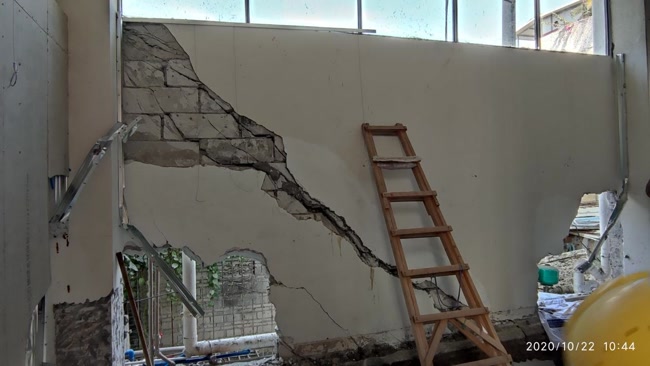

沉陷裂縫

    沉陷裂縫的產(chǎn)生是由于結構地基土質不勻、松軟，或回填土不實，或浸水而造成不均勻沉降所致；或者因為模板剛度不足，模板支撐間距過大或支撐底部松動等導致，特別是在冬季，模板支撐在凍土上，凍土化凍后產(chǎn)生不均勻沉降，致使混凝土結構產(chǎn)生裂縫。

3、房屋建筑混凝土施工裂縫的預防技術

    3.1 干縮裂縫的預防

    干縮裂縫的主要預防措施主要有：第一，應選用收縮量較小的水泥，一般采用中低熱水泥和粉煤灰水泥，降低水泥的用量；第二，由于混凝土的干縮受水灰比的影響較大，水灰比越大，干縮越大，因此在混凝土配合比設計中應盡量控制好水灰比的選用，同時摻加合適的減水劑。第三，應嚴格控制混凝土攪拌和施工中的配合比，混凝土的用水量絕對不能大于配合比設計所給定的用水量。最后，還要加強混凝土的早期養(yǎng)護，并適當延長混凝土的養(yǎng)護時間。冬季施工時要適當延長混凝土保溫覆蓋時間，并涂刷養(yǎng)護劑養(yǎng)護。此外還需要在混凝土結構中設置合適的收縮縫。

    3.2 溫度裂縫的預防

    針對溫度裂縫問題，工作人員可采取以下措施進行有效預防：

    第一，工作人員在配制混凝土時可選擇低熱水泥材料，如粉煤灰水泥、礦渣水泥等等；第二，將水泥用量控制在450kg/m3左右，可結合實際情況進行適當調整；第三，將水灰比控制在0.6以內；第四，通過添加減水劑或減少水泥用量等方式來降低混凝土的水熱化；第五，在條件允許的情況下可適當?shù)馗纳茢嚢韫に嚕?ldquo;三冷技術”與“二次風冷”現(xiàn)結合，顯著降低混凝土溫度；第六，添加具有緩凝、增塑功能特性的外加劑，用以降低混凝土的水化熱，改善其流動性，從而有效地延遲熱峰，減少溫度裂縫。

    除此之外，在高溫季節(jié)澆筑時可以采用搭設遮陽板等輔助措施控制混凝土的溫升，降低澆筑混凝土的溫度。如果是對于大體積的基礎混凝土的制作，則要采取分層澆筑，按照設計要求的數(shù)據(jù)澆筑垂直、水平的工縫和后澆縫，主要是為了加快散熱和降低對表面應力的約束力。

    3.3塑性收縮裂縫的預防

    根據(jù)塑性收縮裂縫產(chǎn)生的原因，在混凝土制作結束后，要控制好混凝土表面濕度，避免造成混凝土表面濕度迅速降低，具體的技術如下：

    首先，在混凝土制作過程中，要重視早期養(yǎng)護工作，混凝土制作結束后，要及時的用塑料薄膜覆蓋，或者用濕草墊、濕麻袋等覆蓋，并要經(jīng)常向薄膜、草墊或者麻袋上灑水，對混凝土進行養(yǎng)護，如果遇到環(huán)境溫度高或者低時，要及時覆蓋，灑水養(yǎng)護，并盡量延長養(yǎng)護時間。

    其次，在混凝土制作結束后，要對混凝土表面要適度抹壓，不能抹壓過分；并且混凝土的早期養(yǎng)護應采用密封保護法，比如在混凝土表面才用養(yǎng)護劑處理或者采用薄膜覆蓋，但采用薄膜時如果太陽直射時采用其它遮陽材料覆蓋，防止水分散失過快。在實踐中還有采用其它減小風流動和水分散發(fā)的封閉方式，對裂縫進行預防。

    最后，采用預應力構建的混凝土要及時張拉，避免長期放置；且制作混凝土之前要對制作混凝土的配比進行實驗，選擇最佳的水泥、沙、骨料及水的配比，在使用原料時，不要使用含泥量較大的沙和骨料，盡量不使用粉砂，這樣才有助于增強混凝土的強度。

    3.4沉陷裂縫的預防

    針對沉陷裂縫問題，工作人員可采取以下措施進行有效預防：第一，對于一些軟土地基或者填土地基而言，工作人員在開展混凝土施工之前需要對其進行夯實作業(yè)，提高地基的穩(wěn)固性，降低其在后續(xù)使用中出現(xiàn)沉降問題的概率；第二，確保混凝土模板的強度和剛度能夠支撐地基均勻受力；第三，在進行澆筑作業(yè)時，工作人員應盡可能地避免地基長時間在水中浸泡；第四，工作人員應結合混凝土施工作業(yè)的實際情況來把控模板拆除的時間，同時也注重拆除的順序，確保混凝土作業(yè)最終能夠達到預期理想的效果，從根本上減少沉陷裂縫的產(chǎn)生。

結束語：

    總而言之，在房屋建筑工程施工過程中，相關工程施工單位需要針對混凝土裂縫問題進行全面控制，對混凝土裂縫問題產(chǎn)生的具體原因進行深入分析和探索，并提出針對性的混凝土裂縫控制技術方法，以降低混凝土施工過程中所產(chǎn)生的裂縫問題，提高房屋建筑工程的施工質量，使工程獲得更高的經(jīng)濟效益和社會效益。

參考文獻：

    [1]嚴健.房屋建筑施工中混凝土裂縫的控制策略[J].新材料?新裝飾，2021，3(8):91-92.

    [2]張征.房屋建筑混凝土裂縫的預防技術研究[J].河南建材，2021(9):29-30.

    [3]楊金令.房屋建筑工程混凝土裂縫成因和控制對策解析[J].消費導刊，2020(14):39.

    [4]楊兵.房屋建筑混凝土施工裂縫的預防技術[J].建筑工程技術與設計，2020(34):888.
