一、工程概況

本工程位于河源市柳城鎮某公路橋，為四跨橋，跨徑8m+14m×2+8m，橋寬6m。上部為鋼筋混凝土箱梁，下部結構為矩形實體墩，于2009年12月建成。由于下游水電站蓄水量增加，水位升高，原橋不能滿足要求。需進行橋墩升高及橋面坡度調整。其最大升高量為76.5cm。

二、總體施工方案

1.采取頂升方法施工。在橋墩墩帽與箱梁處設置鋼牛腿，其上安裝千斤頂。在箱梁底安裝槽鋼保護裝置，使其在頂升過程中受力整體均勻而不破外橋面結構。

2.當橋梁整體頂升施工完成后，原墩帽處墩身升高，并重新設置墊石、墊板使其符合要求。

3.施工輔助設備拆除。

三、頂升前準備工作

1.收集原橋資料并做好校對。

2.做好橋高度、限位、水位、原橋砼強度，橋面標高，及裂縫等檢查與觀測工作。

3.原橋約束解除：

①由于原橋施工原因，跨與跨之間橋板部分未分開，需進行切割處理。

②橋梁頂升量每橋墩高度不一致，使其墩身與橋面形成夾角發生改變，需對其梁面跨與跨之間夾角進行切割修整。

③鑿除由于原施工原因引起的橋梁與墩身之間的連接。

4.限位裝置安裝。為保證其頂升過程中橋梁不左右、上下滑行或擺動（由于原梁面有夾角），必須設置限位裝置、使其頂升過程中處于受控狀態。在0#橋墩與4#橋墩處設置防下滑限位裝置，采用鋼性支撐。在1#、2#、3#橋墩處設置下滑限位裝置采用柔性連接（鋼絲繩固定裝置），并在1#～4#橋墩墩帽，左右分別設置水平限位裝置鋼性支撐。

5.墊塊制作。為配合千斤頂頂升，隨著橋梁的升高，必須先制作頂升墊塊。使其與千斤頂共同支撐起橋梁。采用Φ16無縫鋼管切割成15cm、10cm、5cm，每段組合焊接并在其空心內澆筑砼備用，采用L100×L100角鋼焊成組合方塊澆筑砼備用。

6.牛腿制作與安裝

四、頂升機械設備與安裝

橋梁自重1～4跨分別為700KN、1500KN、1500KN、700KN為考慮頂升過程中整體穩定性分別設置千斤頂500KN×8個（一跨）、500KN×10個（二跨）、500KN×10個（三跨）、500KN×8個（四跨）。

五、頂升過程中墩帽處支座的布置與安裝

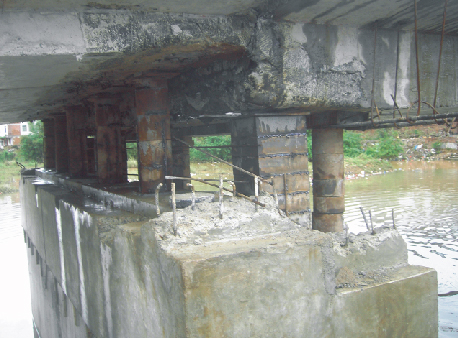

1.頂升每達到一定高程后需在原支座處設置一預制墊塊，并隨著頂升量的增加墊塊增加。

2.墊塊與墊塊之間、墊塊與橋墩之間、墊塊與梁底之間必須隨著梁底升高而做有效連接。

六、頂升后橋墩升高恢復

1.植筋澆砼原橋墩身高

2.其余墊塊、墊石的安裝

3.作好橋墩與橋梁之間的隔離措施

七、頂升施工要點

1.頂升順序

方法一：四跨同時同步頂升，當四跨同時到達0#橋墩頂升要求后暫停，再進行最后其它部位的高差，與角度調整。

方法二：依次循環頂升，1～4跨→4～1跨，每節依次頂升，同時到達0#橋墩頂升量后暫停，再進行其它頂升量調整。

2.頂升壓力控制

受摩擦力與板面傾斜度原因，頂升重量按1.5～1.8倍橋梁自重計算試頂。

3.頂升高度跨與跨之間不同，需進行好角度調整與橋面板頭角度切除的計算。

4.同步頂升的控制:

方法一：油泵同步供油系統，使其頂升高度與重量同步受控。

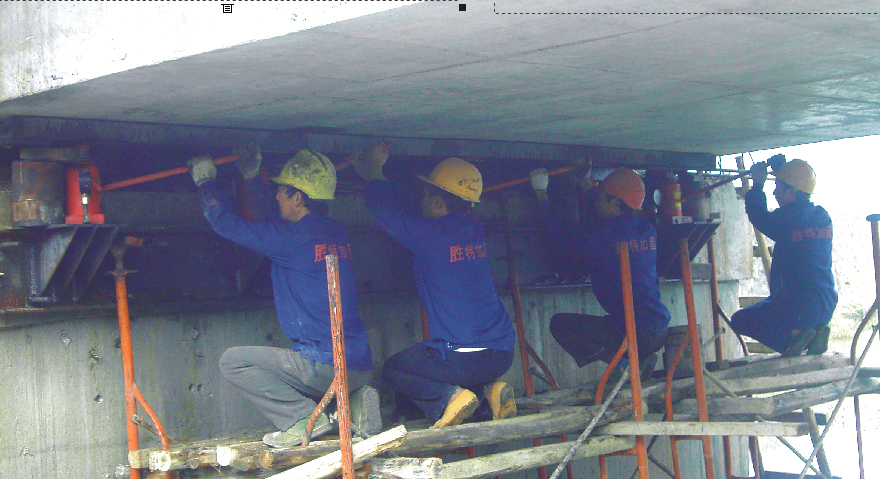

方法二：人工同步控制指揮（使其頂升高度同步、頂升壓力同步采取分段分節施壓）。

5.頂升的監測

①安裝頂升標尺（在每個千斤頂部設置一固定標尺，在頂升時現場直觀觀察）

②河兩案設置水準儀觀測讀數

③橋面變形觀測與裂縫跟蹤觀測

④所有測量結果做好記錄

八、結束語

此方法施工速度快、經濟安全，此次橋梁維修加固施工完畢后橋梁經受河源特大洪水沖刷，觀測無任何損壞，本工程的施工得到業主好評。
