近年來，隨著建筑物步入“中老年化”及建筑改造加固的發展，結構外部粘貼鋼板、粘貼碳纖維布、粘貼玻璃纖維布、粘貼玄武巖布等的工程實例越來越多，粘貼加固方法已趨于成熟，大量的粘貼材料不斷涌現，結構膠的種類越來越多，配套的各種加固設計及施工規范也相繼出臺。隨著行業的技術革新與市場化運營，各種優質和劣質的加固材料和加固工藝也不斷涌現，加固公司，加固市場處于一種較為混亂的局面。由于加固材料、加固工藝以及被加固基材質量不一的原因，給一些建筑物埋下安全隱患，學術界對此的呼聲越來越高。廣州勝特加固董事長吳如軍根據從事十多年加固工作的經驗，對結構外部粘貼加固設計及施工工藝問題提出一些看法，應在同行中引起注意。

    二、被加固構件的強度問題

    外部粘貼物加固構件的傳力途徑是通過構件本身傳力，構件強度是加固傳力可靠與否的第一保證。當外部荷載產生時，外力通過構件本身產生內力，直接通過混凝土傳到外部粘貼物，此時混凝土起到剪力傳遞的作用，所以，混凝士抗剪強度的高低是外部粘貼物不可忽視的重要問題，混凝土相當于一個載體，只有通過它將內力傳遞給膠和粘貼物，在《混凝土結構加固設計規范》中，雖然明確了混凝土強度的重要性，但僅提到混凝土強度不低于C15，這樣的強度僅保證了粘貼加固時被粘貼加固構件的基本強度，而不是計算的強度，當要求粘貼加固所需外部粘貼的物質要承擔的承載能力較高時，被加固物件的混凝土強度無法滿足其剪力傳遞，此時，混凝土與膠的界面將產生脫離，混凝土將被剪壞，而無法實現外部粘貼物的作用。

    在加固設計計算中，關于外部粘貼物的設計，被加固構件混凝土強度與外貼加固承載力的提高量的兩個關聯問題暫時無計算依據，亦沒有這方面的試驗數據，僅是在設計時采用錨固法將外部粘貼物與舊結構通過錨固措施將其錨固起來，雖體現了加固的可靠性，但仍有失科學性和數據性。

    三、膠粘劑的粘結問題

    在粘貼施工中，由于對粘貼工藝和粘貼表面強度理解的差異，其粘貼施工后膠的剪力傳遞是否可發揮到最大作用，完全取決于膠與混凝土、膠與粘貼物的粘結能力。有關粘結面的打毛與清理問題，是粘貼成功的關鍵之一，粘貼面的表面處理應注意以下內容：

    1.混凝土表面的處理

    由于浮漿層和碳化層強度相對偏低，應注意混凝土表面浮漿層和碳化層的打磨，并保證粘貼面無灰塵、無松散物，同時應注意混凝土表面的干燥度，清理后的基面不得過于光滑，并盡可能產生垂直于受力方向的打磨橫道緊密，粘貼咬合好。

    2.鋼板的表面處理

    鋼板表面應無銹蝕，打磨后不得過于光滑，并保證其打磨方向應垂直于鋼板的受力方向，確保鋼板與膠粘貼緊密。

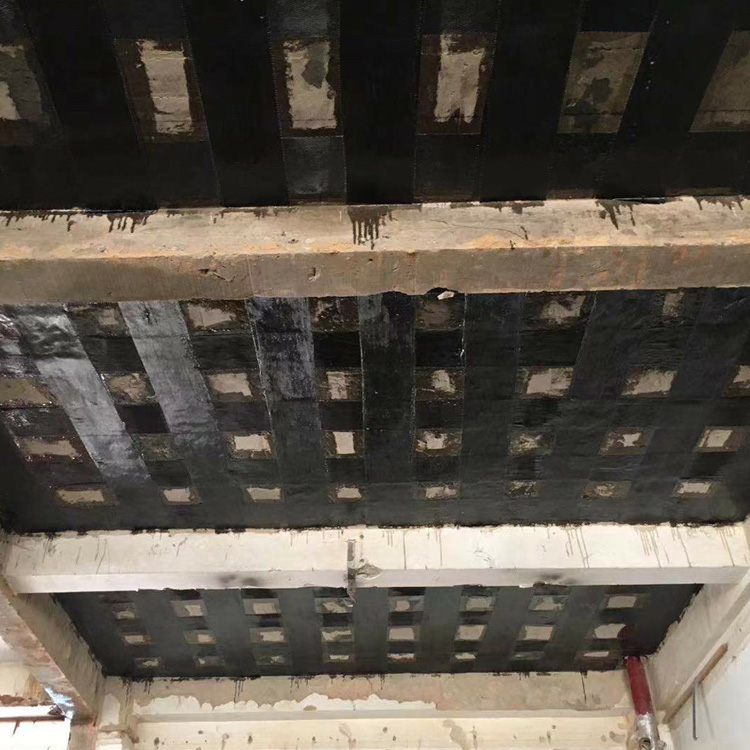

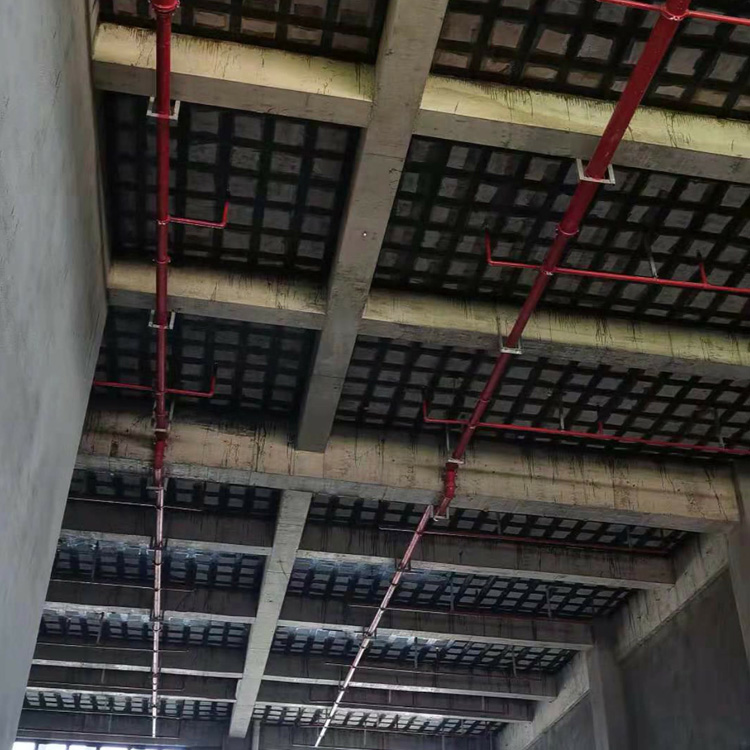

    3.對纖維布粘貼要求

    粘貼纖維布時應注意膠與布的浸透性和相融性，當膠無法浸透到布絲中與布絲合一體時，其強度將大大降低。所以對于布的粘貼，保證膠粘劑的稠度使其浸透良好，是保證施工質量的重要條件。

    四、外部粘貼加固的適用條件

    1.當溫度大于60時，膠將被破壞，故外部粘貼不適宜高溫的環境，如珠三角地區的室外、高溫房等。

    2.考慮膠在長期受力狀態下產生松弛，外部粘貼不適宜提高較高承載力，若需提高較大承載力應加錨固措施。

    3.由于粘貼后的構件產生應變超前應力滯后的特點，只有當構件產生較大應變時，粘貼物才能起到作用，故不適宜不能卸荷的加固處理。

    4.為防止膠的老化、粘結脫落的問題，粘貼加固不得用于長期有水浸泡的地方。

    5.考慮到粘貼加固屬于新工藝，沒有可靠的事實依據，應嚴格控制粘貼材料的性能指標，加固后的使用年限暫定不超過30年，30年后應對其構件受力情況檢查使用。

    6.由于粘貼結構屬無腹筋結構，粘貼提高的承載能力應有嚴格的限值。當提高的承載能力較高時，建議加設箍板，確保結構整理受力。
